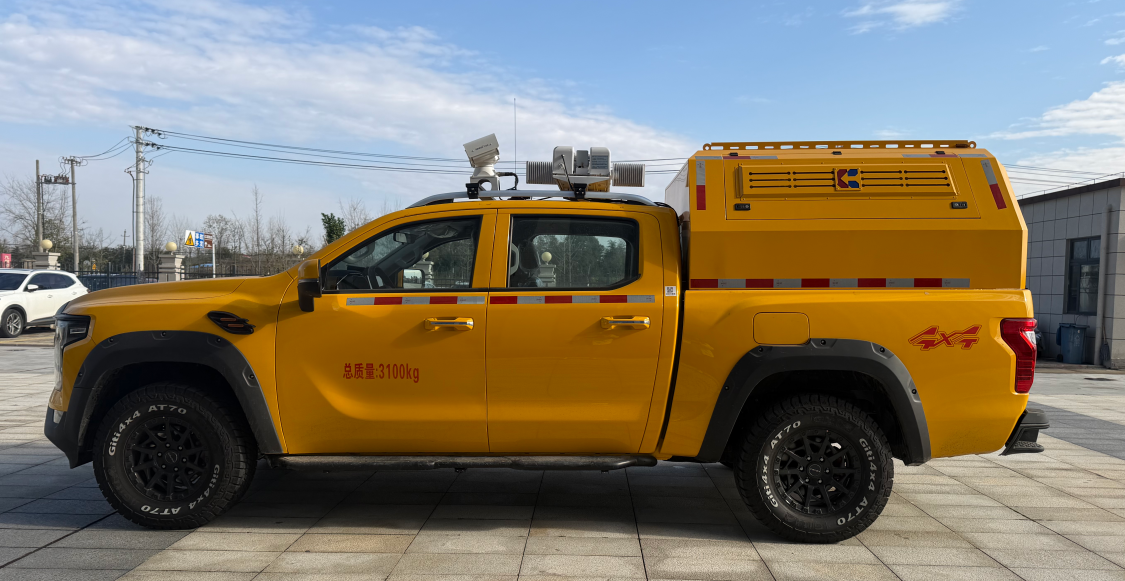

福田皮卡指挥车

产品商标

瑞林泰牌

产品型号

SPV5037XZHB

产品名称

指挥车

企业名称

湖北科华专用汽车有限公司

底盘型号

BJ1037V3MAV-8H

底盘生产企业

北汽福田汽车股份有限公司

长（mm）

5797

驾驶室准乘人数

2+3

宽（mm）

2090

高（mm）

2350

排放依据标准

国六

轴数

2

轴距（mm）

3505

总质量（kg）

3100

前悬/后悬(mm)

1000/1292

整备质量（kg）

2775

接近角/离去角(°)

28/26, 28/23

轴荷（m）

1255/1845

最高车速（km/h）

160

备注

该车主要专用装置为无人机,喊话器,车载云台摄像机,视频会议摄像机等设备,主要用于无人机控制、通讯指挥服务等,ABS型号/生产企业:YF8/武汉元丰汽车电控系统股份有限公司,ESP9/博世汽车部件(苏州)有限公司.选装直接供电式ETC车载装置,仅采用底盘LT285/70R17轮胎.

SPV5037XZHB型通信指挥车配置清单

序
号

名称

品牌规格型号

数
量

备    注

底盘

福田BJ1037V3MAV-8H是北汽福田生产的‌二类多用途货车底盘‌，符合‌国Ⅵ（GB18352.6-2016）‌排放标准，主要基于福田皮卡平台打造，适用于改装专用车或商用载货场景 。‌‌

发动机型号‌：4F20TC17（柴油），由北汽福田自产 。排量与功率‌：排量‌1968ml‌，最大功率‌120kW‌ 。

车速与质量‌：最高车速可达‌160km/h‌；整车总质量‌3495kg‌，整备质量‌2155kg‌ 。‌

1

平台骨架

定制车顶平台

1

内饰

整车车内改装\内饰软包

1

工控机

32G内存,1T硬盘高性能工控机

1

卫星通信系统

动中通卫星天馈系统

1

选装

卫星调制解调器

公网卫星调制解调器

1

选装

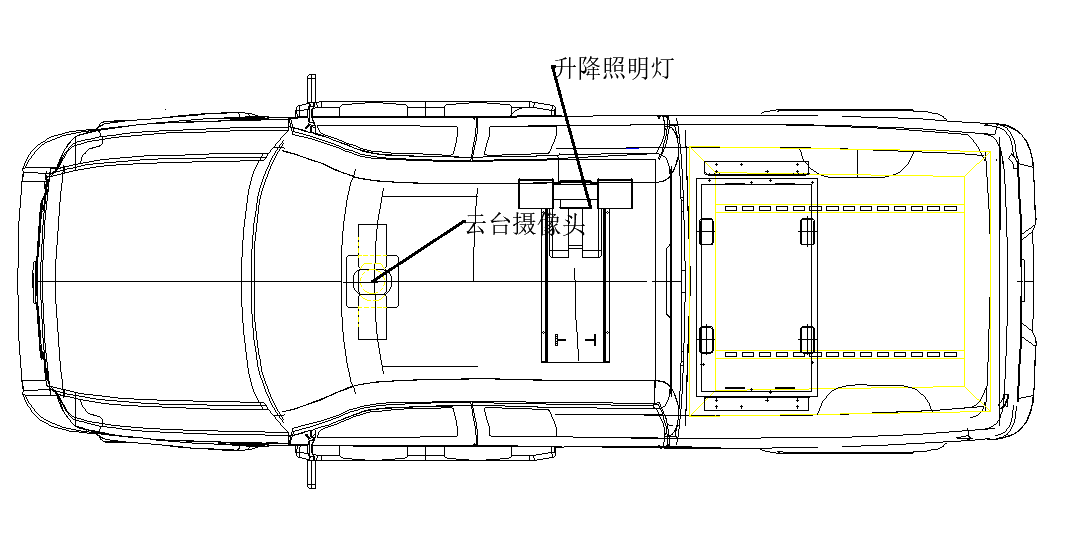

车顶云台摄像机

海康威视DS-2DY5330IW-DM

图像传感器 1/2.8英寸 Progressive Scan CMOS

有效像素 330万像素

最低照度 彩色：0.02Lux @(F1.6, AGC ON)；

黑白：0.002Lux @(F1.6, AGC ON)；

红外启动后：0Lux

光学变焦 30倍

数字变倍 16倍

镜头焦距 4.3mm ~ 129mm

水平视角 广角端58.9°，望远端2.11°

光圈范围 F1.6-F4.4

最近摄距 10mm-1500mm（广角→望远）水平旋转范围 360°连续旋转

垂直旋转范围 -90°（上仰） ~ +90°（向下）

水平旋转速度 0.1°/s ~ 200°/s（可配置）

垂直旋转速度 0.1°/s ~ 50°/s（可配置）

预置点数量 300个

巡航扫描 支持8条巡航，每条最多添加32个预置点

花样扫描 支持4条，每条路径记录可超过10分钟

1

车载硬盘录像机

一接入路数：8 路网络摄像头（IPC）

PoE 端口：8 口（RJ45，IEEE 802.3af/at，单口 30W，总功率 120W）

硬盘位：4×SATA，单盘最大10TB，满配 40TB

二、视频接入与解码

编码格式：H.265、Smart265、H.264、Smart264

最大接入分辨率：800 万像素（4K）

解码能力：

基础：8 路 1080P@30fps

增强（SVC）：16 路 1080P（需海康 400 万 + 相机）

预览分屏：1/4/6/8/9 画面

同步回放：8 路（1080P）

三、输出接口（显示）

HDMI：1×4K（3840×2160@30Hz）/2K/1080P

VGA：1×1080P@60Hz（与 HDMI 同源）

CVBS：无

四、音频接口

音频输出：1×RCA（线性电平，1kΩ）

语音对讲输入：1×RCA（2.0Vp-p，1kΩ）

音频解码：G.711ulaw/alaw、G.722、G.726、AAC

五、网络与串口

网口：2×RJ45（10/100/1000M 自适应）

协议：IPv6、UPnP、NTP、SADP、PPPoE、DHCP、ONVIF、RTSP、萤石云、GB28181

串口：1×RS-232、1×RS-485（半双工）

六、报警与 USB

报警输入：16 路

报警输出：4 路

USB：2×USB2.0、1×USB3.0（备份 / 鼠标 / 硬盘）

七、录像与备份

录像模式：手动、定时、移动侦测、报警、事件

回放模式：即时、常规、事件、标签、智能、日志

备份：常规、事件、剪辑备份（USB / 网络）

八、适配你的 DS-2DY5330IW-DM

完全兼容：H.265、300 万像素、ONVIF/RTSP

PoE 直连：8 口 PoE 直接给云台供电，无需额外电源

解码无压力：单路 300 万（2048×1536）@25fps，占 1 路 1080P 解码

存储充足：4 盘位可长期保存高清录像

1

显示器

17寸显示器

2

车载硬盘

车载硬盘1T

1

高清矩阵

1输入信号格式：3G-SDI、HD-SDI、HDMI、DVI、VGA、YPbPr、CVBS；

2输出信号格式：3G-SDI、HD-SDI、HDMI、DVI、VGA、YPbPr、CVBS；

3支持图像最高分辨率1920x1080@60Hz，并符合VESA和HDTV全部常规标准；

4矩阵规模：≥16×16；

5具有信号均衡补偿、修正和自动调节功能，确保信号转换切换后无损耗；

6场逆程切换，保证切换更快、切换瞬间画面更完整；

7提供多种通讯方式：RS-232控制、RS-422控制和TCP/IP控制；

8提供多种控制方式：外置专用面板控制和专用软件控制；

9专用控制软件，实时显示输入输出工作状态，并可进行倍线处理；

10模块化前后插板式结构；

1

集中控制主机

自主开发ARM-EVENT逻辑事件算法，ARM 32位处理器，完全可编程，开放式接口；

处理器：微处理器主频≥2.0GHz；

内置2G DDR3 SDRAM，16G EMMC FLASH的存储器

面板有≥4.3英寸触摸彩屏，可查看IP地址、修改IP地址。（选配）

红外宽兼容频谱算法，能识别不同长短红外代码，更加方便控制不同红外设备；

不低于16路独立可编程RS-232/422/485 控制接口；

不低于16路弱电继电器接口和16路数字输入/输出IO 接口；

不低于16路红外可编程控制接口，内置红外学习器，可以支持对周边所有红外设备（如：DVD/TV）的控制，且单个红外接口可以同时连接控制多个不同设备；

前面板具有设备状态指示灯和电源指示灯，具备至少8路RS232/485/422通讯指示灯，8路红外数据通讯指示灯。

支持NET、RS232、TCP/IP三种通讯方式；

支持网口上传或下载程序；

支持多会议室互控，远程上传和维护程序；

支持多台网络中控主机实现级联控制，达到互联、互控的效果；

支持多台IOS平台（iPhone/ipad）、安卓平台等移动设备终端通过wifi与主机通讯，具备pc端触控软件通过windows平台进行控制；

支持展厅多媒体电脑控制，可以控制视频播放暂停、音量大小、PPT演讲翻页等等。（需要搭配多媒体控制软件演示）

低功耗运作，支持宽电压110V-220V工作；

1

功放机

漫步者室内功放

1套

麦克风

指向性电容麦克风

1

音响

吸顶音响 DYZ-40

2

中转台

RD980[350MHZ]

2

车台

HM780 北斗蓝牙 集群（350-400）

1

流量卡

公网对讲机语音流量卡

1

无人机

大疆型号为 Matrice 4TD（M4TD）的无人机（2026 最新）, M4TD 为六传感器 、 IP55 全天候 、  54 分钟长续航 、机场 3 全自动作业，电力 、油气、应急 、 安防、 测温、夜视全场景覆盖。

1

交换机

TL-IS530-24G4F

2

双频无线企业VPN路由器

TL-NR1200W-4G-SD

2

单兵图传

单兵图传

2

4G布控球

4G布控球

2

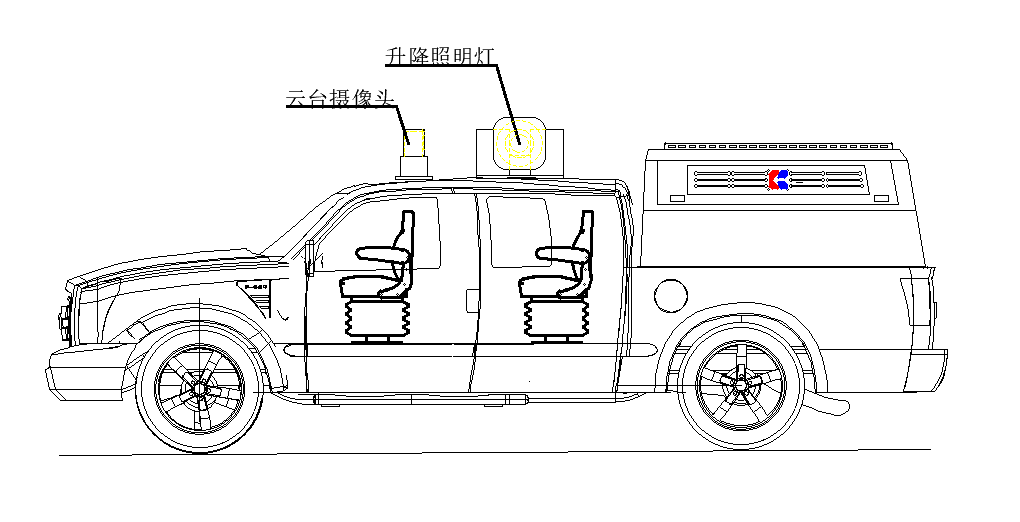

升降灯

升降照明灯 HX18-2X150W

1

爆闪灯

爆闪灯 90-180 红蓝

1

UPS

山特UPS电源 C6KRS

1

插座

PDU多功能插座 10位

4

饮水机

美菱饮水机

1

空调

天鹅ZWD-40V顶置空调

1

暖风机

车用暖风机 24V四孔

1

功放

分区功放150W USB-5150

1

喇叭

号角定压喇叭

1

发电机

5KW发电机

1

电缆盘

移动电缆盘

2

外观油漆

制式外观油漆

1

其他

送车临牌\临时保险

1
